T-075100NL高頻SMT巴倫適配器iNRCORE
發布時間:2024-11-29 10:01:22 瀏覽:435

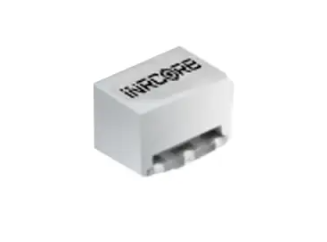

T-075100NL是一款設計用于高頻應用的表面貼裝技術(SMT)平衡不平衡轉換器。它能夠?qū)?00Ω平衡差分信號轉換為75Ω接地不平衡信號,適用于廣泛的射頻和微波通信系統。
主要特性
寬頻帶:支持1.0 MHz至1.485 GHz的頻率范圍
高可靠性:堅固的設計使其能夠在惡劣環境下穩定工作
低插入損耗:最大插入損耗為-2 dB
高回波損耗:最小回波損耗為12 dB
工作溫度范圍:-40 °C至+85 °C
尺寸:7.874 × 6.477 × 5.334 mm
技術規格
Electrical Specifications @25℃-Operating Temperature -40℃to +85° ℃ | ||||
Pant Numbe | Impedance Unbalanced | lmpedance Balanced | lnsertion Loss (dB MAX) 1.0 MHz-1.485 GHz | RetumLoss (dB MIN) 1.0 MHz-1.485 GHz |
T-050150 | 50 | 150 | -2 | 12 dB |
T-050100 | 50 | 100 | -2 | 12 dB |
T-050078 | 50 | 78 | -2 | 12 dB |
T-075100 | 75 | 100 | -2 | 12dB |
應用領域
適用于需要在不平衡和平衡信號之間進行轉換的場合,如無線通信、廣播、雷達系統、衛星通信等。
相關推薦:
更多INRCORE相關產品信息可咨詢立維創展。
