Torex XC9213降壓DC/DC控制器
發布時間:2024-02-15 12:22:30 瀏覽:572

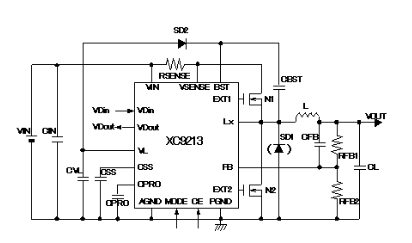

Torex XC9213系列是內置bootstrap驅動電路的N-ch & N-ch驅動,同步整流,降壓DC/DC控制器。不管負載使用什么電容,包括低ESR電容,輸出都能保持穩定。
需要使用數十毫歐的電阻(RSENSE)作為電流感應電阻,同時也可以為使用低ESR電容進行相位補償。此外,當電路檢測到過沖電流就進行限流并且用保護時間設定電容(CPRO)能使輸出關斷任何給定的時間。通過這兩點給予整個電路雙重保護。
通過1.0V(±2.0%)內部參考電壓和外接分壓電阻(RFB1, 2),輸出電壓可以在1.5V~15V范圍內自由設定。通過使用MODE端子,同步整流PWM控制可以切換到非同步整流30mV(=RSENSE兩端電壓)限流PFM/PWM自動切換控制。
該系列有一個內置的電壓檢測器,用來檢測由外接電阻設定的電壓。
當待機時(CE=“L”),整個電路被關斷,消耗電流降低到4.0μA或更小。
特點:
輸入電壓范圍 | 4.0~25.0V |
輸出電壓范圍 | 1.5V~15V 外部設定 |
工作頻率 | 300kHz(±15%) |
輸出電流 | 5A可(VIN=5.0V,VOUT=3.3V) |
控制 | PWM/PFM外部切換控制 |
電流限制、保護 | 電壓感應170mV開始限流動作。 |
高轉換效率 | 93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A |
電壓檢測功能 | 檢測0.9V/開漏輸出 |
待機電流 | ISTB=4.0μA(MAX.) |
應用:
●電子書閱讀器/電子詞典
●智能手機/移動電話
●筆記本電腦/平板電腦
●數字音頻設備
●多功能電源
更多Torex DCDC降壓轉換器可咨詢立維創展。
